歡迎來到菊水課堂直流電源基礎篇的第二講。在上一期的內容中，主要為大家介紹了直流電源的用途。而在這一期的節目中則會主要講解一下直流穩定電源的穩壓種類。那就讓我們開始上課吧！

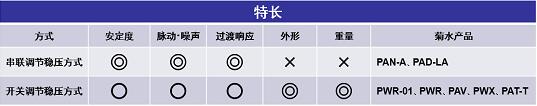

可變性直流穩定化電源的穩定方式主要有串聯調節穩壓方式和開關調節穩壓方式兩種。不同的方式也有不同的特點。

串聯調節穩壓方式：

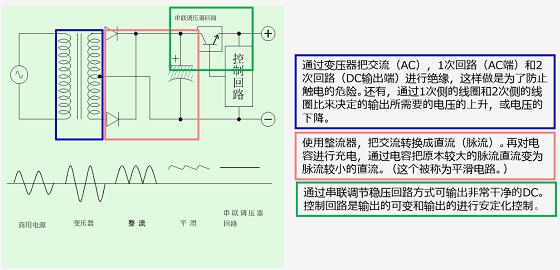

串聯調節穩壓方式

串聯調節器方式是將電壓穩定化元件與被連接在輸出端的負載進行串聯連接，輸出功率以外的能量轉換成熱能使輸出穩定化的方式。

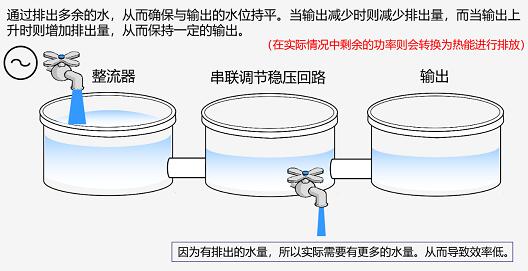

串聯調節穩壓方式概念圖

開關調節穩壓方式：

開關調節穩壓方式

開關調節穩壓方式是通過高頻切換來轉換功率的一種方式。通過對開關的ON/OFF時間的控制來調整輸出的穩定化。

開關調節穩壓方式概念圖

直流穩定電源除了穩壓方式的不同，它還可以從形狀或操作范圍進行分類。

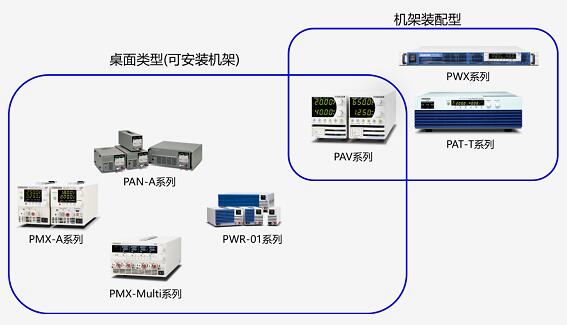

直流電源的形狀

直流穩定電源對于用途的不同，其形狀也是各式各樣。

直流穩定電源的操作范圍

直流穩定電源的控制方式分為單量程與寬量程2種。其操作范圍也不同。

以上就是這期課堂的所有內容啦！在下期的直流電源基礎知識課堂中會為大家講解一下直流穩定化電源的2種反饋控制電路(CV、CC)。大家記得要出席哦！
