GDS-3000A系列示波器提供每個通道高達200Mpts的記錄長度，超長記錄長度的優點允許用戶即使在低速時間設置下也能保持較高的采樣率。當采樣率達到測試頻率的兩倍以上時，可確保捕獲的信號無失真，這有助于在慢速時基下長時間觀察信號變化，對信號的深入分析非常有幫助。

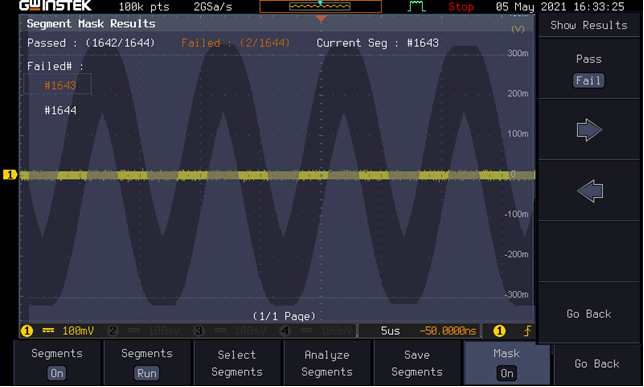

在波形更新率方面，GDS-3000A高達200,000wfm/s，使用戶能夠輕松捕捉偶發的異常信號。其分段存儲功能可連續捕獲多達490,000個波形片段，該功能可與觸發條件設置配合使用，跳過長時間未變化的波形，僅記錄有意義的波形，從而提供最高效的存儲器使用方式。分段存儲模式下同樣支持Mask 功能，使用戶能夠快速判斷大量信號是否超出目標范圍，并能快速查找異常波形出現的時間及實際信號形態。
在測量功能方面，該示波器提供 38 項測量項目，并內置精細檔位功能。用戶可根據需求微調垂直檔位，實現滿量程測量，從而提高電壓或電流的測量精度。其提供的高分辨率模式采集方式，能有效濾除噪聲，提升自動測量的精度。屏幕顯示區右側設有動態垂直檔位顯示，方便用戶直觀解讀被測信號對應的垂直幅度。
在頻域測量方面，GDS-3000A 具備 FFT測量功能及雙通道頻譜分析儀。用戶可同時對雙通道頻域信號進行測量與分析。頻譜圖功能便于用戶觀察頻譜分布隨時間的變化關系，從而分析信號的頻譜特性。

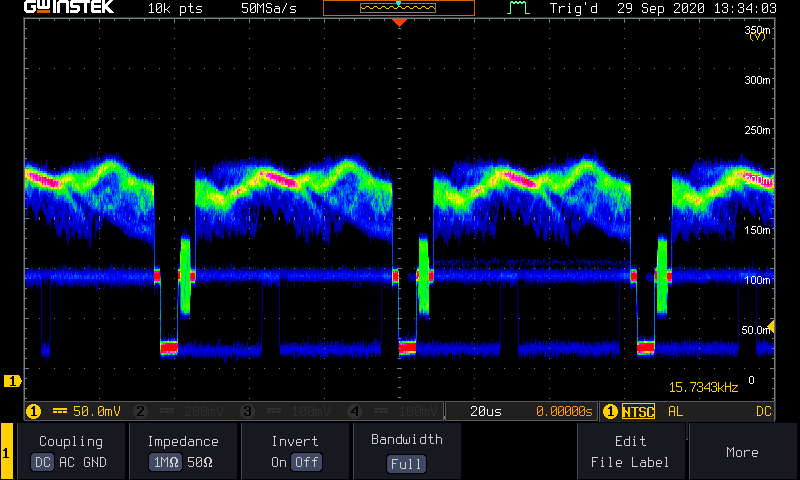

10.2”、8位 RGB彩色漸變顯示
在波形顯示技術方面，GDS-3000A系列示波器能夠顯示RGB顏色梯度，每個梯度8位，能夠描繪出深刻的梯度波動；重新創建模擬示波器的顯示功能。當輸入復合信號時，GDS-3000A系列能夠精確顯示彩色猝發信號，并以亮度顯示多層次的細節，用戶可以輕松地確定和分析波形。
每個通道獨立200M記錄長度
GDS-3000A系列示波器具有強大且無與倫比的數據檢索記錄長度。200M的超大記錄長度允許用戶在進行基本測量應用時輕松捕捉波形細節。

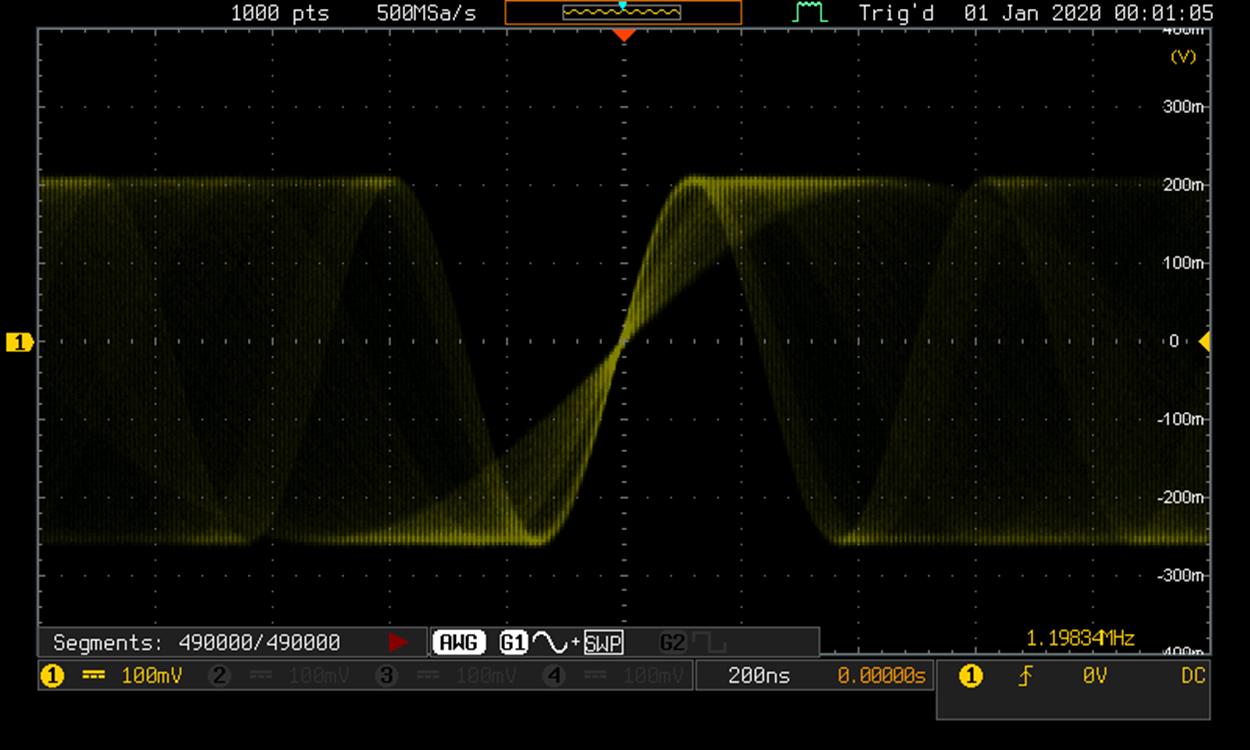

490,000 組分段存儲
隨著采樣記錄長度增加到200Mpts，GDS-3000A的分段存儲器中一次可設置的采集次數也顯著增加，最多可連續存儲490,000個波形（在記錄長度為1,000pts的情況下）。分段存儲允許用戶捕獲和觀察有趣的波形。通過統計功能，它特別有助于發現連續事件中的零星問題。

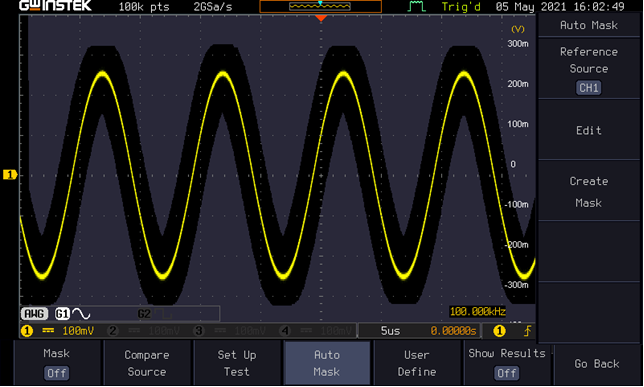

此外，GDS-3000A合并了模板測試功能，允許用戶快速分析超出目標范圍的異常波形。
