繼電器為一種電控制器件，為輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器?？刂葡到y(tǒng)（又叫做輸入回路）以及被控制系統（又叫做輸出回路）之間的互動關系為其所具有。其一般在自動化的控制電路中被應用，事實上，其為通過小電流對大電流運作進行控制的一種“自動開關”。所以在電路中自動調節、安全保護、轉換電路等作用被起到。

繼電器的工作原理分類:

1.時間繼電器：當將輸入信號加上或除去時，輸出部分需延時或限時到規定時間才對其被控線路繼電器進行閉合或斷開。

2.高頻繼電器：用來對高頻，射頻線路進行切換，并且其為損耗zui小的繼電器。

3.極化繼電器：指的是從控制線圈通過有極化磁場與控制電流所產生的磁場綜合作用而動作的繼電器?？刂凭€圈中流過的的電流方向?qū)^電器的動作方向起到了決定性作用。

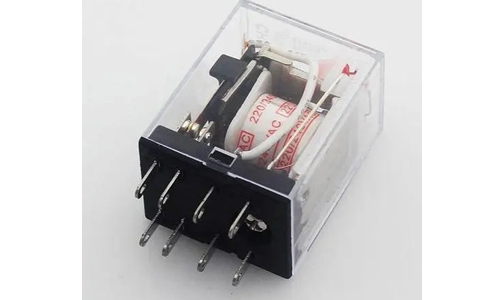

4.電磁繼電器：指的是一種對電磁鐵鐵芯與銜鐵間輸入電路內電流進行利用所產生的吸力作用而工作的電氣繼電器。

5.固體繼電器：指的是一種電子元件對其功能進行履行但是沒有機械運動構件的，輸入和輸出隔離的繼電器。

6.溫度繼電器：指的是當外界溫度達到給定值時而動作的繼電器。

7.舌簧繼電器：指的是一種對密封在管內，具有觸電簧片和銜鐵磁路雙重作用的舌簧進行利用來對線路進行開，閉或轉換的繼電器。

繼電器主要作用

繼電器為自動開關元件，隔離功能為其所具有，其為zui重要的控制元件之一，其在遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中得到非常廣泛地應用。

繼電器通常均具有對例如光、速度、溫度、壓力、阻抗、頻率、電壓、功率以及電流等一定輸入變量進行反應的感應機構（輸入部分）。其具有可以“通”、“斷”控制被控電路得以實現的執行機構（輸出部分）；對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）位于繼電器的輸入部分和輸出部分之間。

繼電器主要測試項目

按照繼電器性能參數測試要求，測試項目能夠包括兩大類，分別為帶負載電流的測試項目以及不帶負載電流的測試項目。如觸點接觸電壓、電壽命、過負荷能力即為帶負載電流的測試項目，而如動作值、觸點接觸電阻、機械壽命即為不帶負載電流的測試項目。

下述即為主要測試項目的簡單介紹：

1.電壽命：指定是將額定阻性負載施加于觸點回路中，將額定電壓施加于繼電器驅動線圈兩端時，每小時循環比300次低、占空比1∶4條件下，繼電器的可靠動作次數。

2.過負荷能力：指的是將1.5倍額定負載施加于觸點回路中，將額定電壓施加于繼電器驅動線圈兩端，動作頻率（10±1）次/分條件下，繼電器可靠動作次數 。

3.動作值：指的是繼電器動作時所需電壓值。

4.觸點接觸電阻：指的是閉合觸點時，兩觸頭之間的電阻值。

5.機械壽命：指的是在不損壞機械部分的情況下，繼電器反復開關動作次數。

6.觸點接觸電壓：指的是閉合觸點時，將一定負載電流施加于觸電回路中，觸點間電壓值。

概括起來，作為控制元件，繼電器有下述四種作用：

1.綜合信號：比如根據規定的形式往多繞組繼電器輸入多個控制信號時，通過比較綜合，使得預定的控制效果達到。

2.自動、遙控、監測：比如程序控制線路能夠通過自動裝置上的繼電器與其他電器一起構成，從而使自動化運行得以實現。

3.使控制范圍擴大：比如多觸點繼電器對信號控制達到某一定值時，能夠根據觸點組的不同形式，對多路電路同時進行換接、開斷、接通。

4.放大：比如靈敏型繼電器、中間繼電器等，通過一個很微小的控制量能夠?qū)τ诤艽蠊β实碾娐愤M(jìn)行控制。
