AI重構電子測試新范式
春節期間，DeepSeek(深度求索)火遍全網。作為國內首個全面對標GPT-4技術架構的AI大模型，DeepSeek憑借其自主研發的通用大語言模型體系，涵蓋了從7B到超千億參數的完整模型矩陣，在數學推理、代碼生成、多輪對話等核心能力上達到國際領先水平。DeepSeek的強大讓世界看到了AI算力帶來的無限可能，國內外互聯網公司紛紛入場。無獨有偶，基于“AI+”概念的AI手機似乎讓移動設備供應商跳出了硬件互“卷”的怪圈，帶來了諸多創新應用，如AI聊天(豆包-語音外教)，AI視頻(典型應用端-字節跳動的抖音)，以及AI通話實時翻譯等。在汽車領域，AI同樣展現出強大的賦能作用。各大新能源車企紛紛推出智能語音助手和智能座艙等配置，推動汽車行業向智能化方向發展。在智能駕駛方面，毫末智行的大模型DriveGPT、理想汽車的MindGPT以及長城、蔚來、比亞迪(天神之眼)等企業的相關技術紛紛加入戰局。AI猶如“哪吒鬧海”般，勢必要在互聯網行業掀起驚濤駭浪。
示波器作為電子測量儀器的主力，被稱為“工程師之眼”?；凇癆I賦能的智能示波器”早已在示波器制造商埋下了生根發芽的種子。就在今天，全球首款基于“DeepSeek”大模型的“AlSet”智能示波器-MSO8000HD系列高分辨率示波器問世了。下面我們來一起了解，搭載了“小優AI助手”后的新奇點。
“AI小優”能做什么?
AI回答:"小優AI助手"是優利德基于DeepSeek大模型結合示波器工作能力研發的“智能示波器助手”，直接面向用戶或者支持開發者，提供智能對話、文本生成、語言理解、計算推理、代碼生成補全等應用場景，支持聯網搜索和思考，解析上傳文件等功能。在使用示波器方面為用戶提供如示波器使用上的幫助和知識學習，基于DeepSeek的混合精度訓練框架，訓練小優AI成為您真正意義上的助手，對示波器的測量和分析做輔助決策，分析結果正確性并進行風險評估，同時搭載信號數據異常檢測機制，對異常出現的數據報警和分析建議。AI小優還可通過聯網搜索，基于深度思考R1的AI代碼生成，提升工程師編程效率。
現在，請對小優發送指令吧!
提問解答

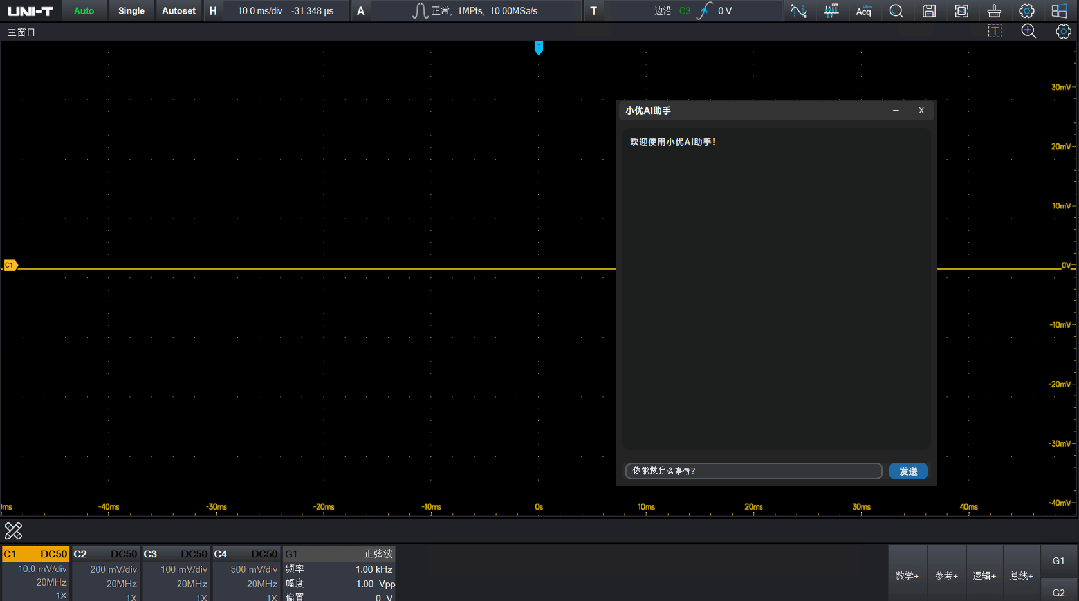

你的帶寬是多少?
AI回答:我猜您想問“小優A1”搭載的MSO8000HD系列高分辨率示波器的帶寬。MSO8000HD系列高分辨率示波器帶寬最高為8GHZ。

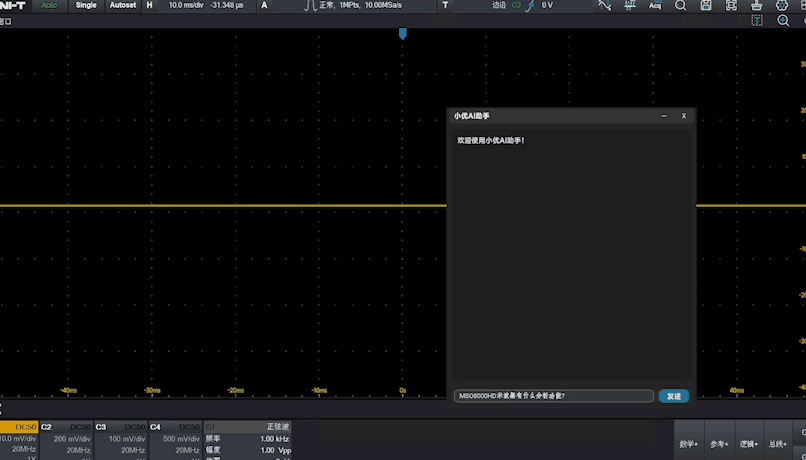

MSO8000HD系列高分辨率示波器有什么分析功能?
AI回答:MSO8000HD系列高分辨率示波器具有多種分析功能，主要包括以下幾個方面:
01高級電源分析:
電源質量、浪涌電流、諧波、開關損耗、安全作業區(SOA)、啟動/關閉時間、調制、紋波、效率、Rdson、電源時序、轉換速率(dv/dt和di/dt)、控制環路響應(Bode)和電源抑制比(PSRR)。
02串行協議分析:
支持超過21種協議的解碼和觸發，包括RS232/422/485/UART、12C、SPI、CAN、CAN-FD、LIN、AudioBus(I2S,LJ.RJ.TDM)MIL-STD-1553、ARINC 429、USB、Ethernet等。支持包參數觸發、協議包視圖、事件列表、協議搜索和協議分析報告。
03 抖動分析及眼圖:
-評估串行數據通信系統的時鐘抖動、數據抖動以及眼圖張開度。
-高速數字信號傳輸系統信號完整性、時鐘同步及抗干擾能力測試。
-評估時鐘和數據恢復系統性能，包括時鐘提取、數據解調和時鐘重構等。
-定位時鐘抖動、信號失真以及頻率干擾。
04 極限模板測試:
-通過標準波形創建極限模板，實現如產線的來料篩選或質量控制。-自定義模板測試的垂直容量和水平容量，設定總違例次數、設置測試的波形數或總時間。
-在測試失敗時對波形進行保存、報警、發出脈沖或硬拷貝等。
05 數學波形運算:
-支持?jǐn)?shù)字濾波器和用戶自定義濾波器。
-支持高級公式編輯和Matlab嵌入式編程。
支持基本運算、濾波、高級公式編輯、Matlab嵌入式編程運算和渲染。
06 頻譜分析:
-標配增強型FFT，最高可達1Mpts信號分析。-支持多種頻譜視圖展示:幅度譜、功率譜、功率譜密度、實部、虛部、相位譜。
07自動測量和統計分析:
-支持超過52種自動參數測量、參數快照。
-統計分析、直方圖、趨勢圖和追蹤圖分析。
08 順序模式和搜索導航:
-順序模式支持深度快速響應優化，回看以前的波形事件或捕獲即將發生的波形事件。-搜索和導航功能，支持多條件搜索和事件表格顯示。
這些功能使得MSO8000HD系列高分辨率示波器在高速數字信號完整性驗證、半導體芯片性能驗證、5G通信測試、新能源系統監測、電源設計和測試等領域具有廣泛的應用。

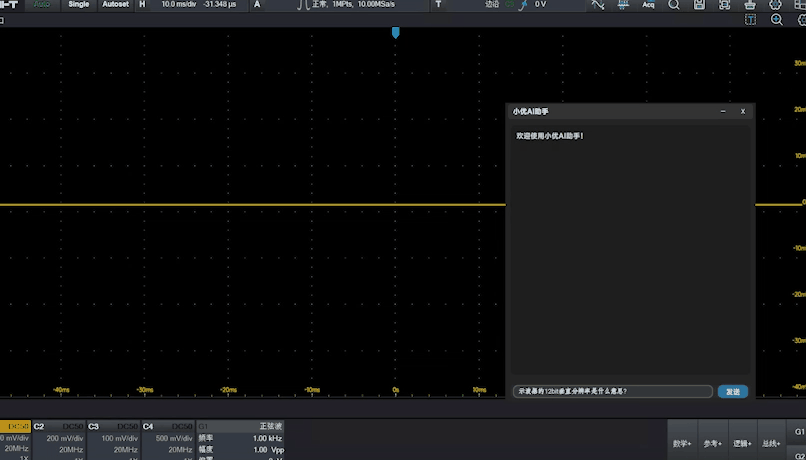

示波器的12bit垂直分辨率是什么意思?
示波器的12-bit垂直分辨率表示其模數轉換器(ADC)在垂直方向(電壓測量)上將輸入信號劃分為212-4096個量化等級。具體含義如下:
01量化精度
量化等級:12-bit ADC 將輸入電壓范圍(例如士1V)劃分為4096 個等分，每個等級對應一個電壓步長。
步長計算:若量程為2V(土1V)，則最小可分辨的電壓變化為:STEP=RANG/2^12=2V/4096~0.488mV
分辨率越高，量化誤差越小，信號細節(如微弱變化、聲)的捕捉能力越強。
02:與8-bit 示波器的對比
8-bit 示波器:僅提供 256 個量化等級，最小步長為 7.8mV(相同量程
下)
優勢:12-bit 的量化等級是8-bit的16倍，能夠更精確地區分信號的微小變化。例如:微弱信號測量:如電源紋波、傳感器輸出等。高動態范圍場景:大直流偏置上的小交流信號(如電源噪聲)。
技術實現03
硬件 ADC:MSO8000HD系列采用 12-bit ADC硬件，在滿帶寬(8GHz)和滿采樣率(20GSa/s)下直接實現 12-bit分辨率，無需犧牲性能。
ERES模式:通過數字信號處理算法(如平均或插值)，分辨率可提升至 16-bit。
04實際應用意義
低噪聲測量:12-bit 分辨率結合低噪聲前端設計(如優利德自研AFE 芯片)，可有效降低量化噪聲，提升信噪比(SNR)。
微弱信號分析:例如:檢測電源中的微小紋波(uV級)、區分抖動中的真實信號與噪聲成分。
總結:12-bit垂直分辨率意味著示波器能夠以更精細的電壓步長捕獲信號，顯著提升對微弱信號、高動態范圍信號及復雜噪聲環境的分析能力，是高速高精度測試場景(如5G、電源設計、芯片驗證)的關鍵指標。
任務執行和訓練

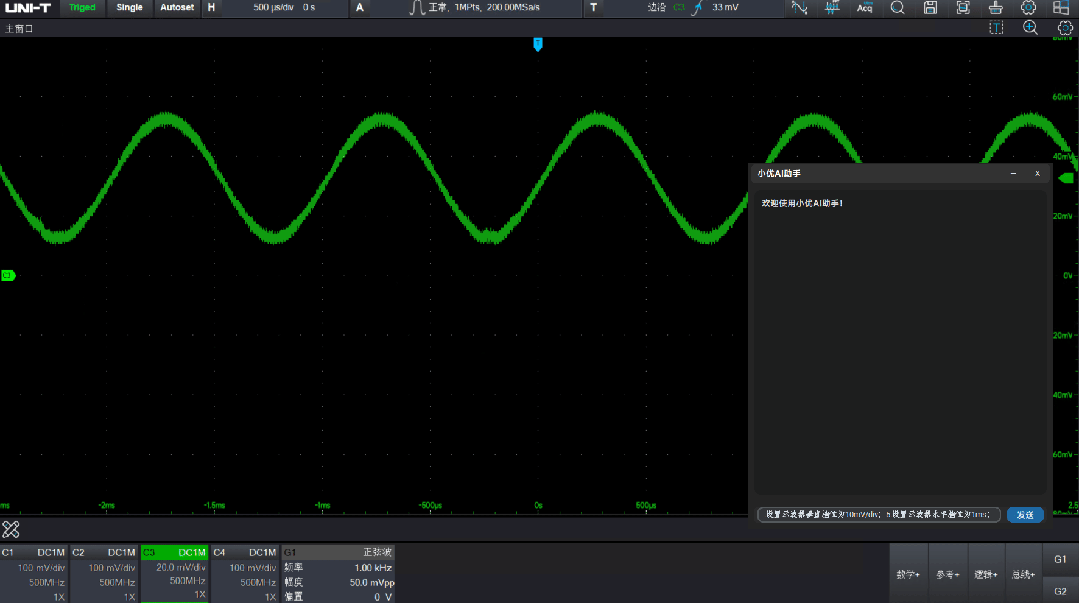

我需要進行紋波測試，請根據以下步驟配置示波器。
1.打開ERes模式，設置增強分辨率3bit;
2.示波器阻抗設置為1MΩ，耦合方式AC耦合;
3.設置示波器觸發電平為0V;
4.設置示波器垂直檔位為10mV/div;
5.設置示波器水平檔位為1ms;
AI回答:好的，正在為您配置。
AI 創作

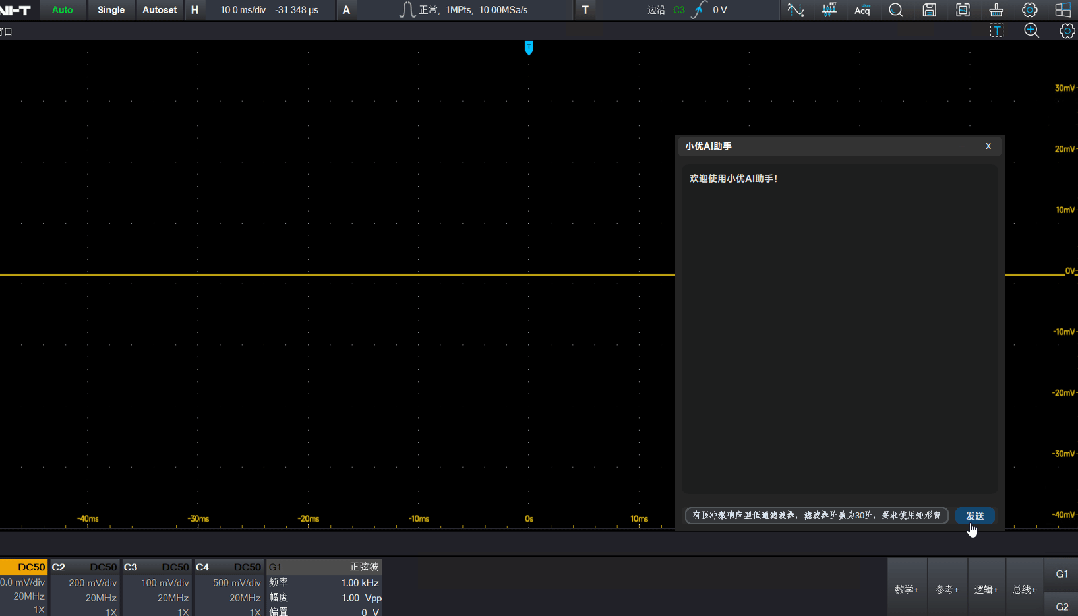

請幫我寫一段MATLAB代碼，設計一個截止頻率為10MHz的有限沖激響應型低通濾波器，濾波器階數為30階，要求使用矩形窗。
AI回答:以下是一段 MATLAB 代碼，用于設計一個截止頻率為10MHZ的 30 階有限沖激響應(FIR)型低通濾波器，并使用矩形窗。
function resultData=MatlabFunc(sourceData,samplelnterval)fs=1/samplelnterval;%通過當前采樣間隔計算當前采樣率
% 參數設置
fc=10e6;%截止頻率1MHZ
N=30;% FIR 濾波器階數
% 設計FIR濾波器，使用矩形窗
% 歸一化截止頻率
wn=2*fc/fs;
b=fir1(N,wn,'low',rectwin(N+1));% 使用矩形窗設計FIR低通濾波器% 濾波信號
resultData=filter(b,1,sourceData);% 對正弦波信號進行濾波end
運行這段代碼后，你將得到一個 30 階 FIR 低通濾波器的頻率響應圖，截止頻率為 10MHz，使用矩形窗設計。
Matlab嵌入式編程運行
總結：
優利德正積極布局AI驅動的智能儀器領域，推出全球首款基于Deep-Seek大模型的MSO8000HD系列高分辨率示波器，搭載“小優AI助手”，實現測量決策輔助、信號異常檢測等功能，顯著提升測試效率與精度。未來，公司將持續探索“AI+測試儀器”的創新路徑，推動測試流程自動化與智能化，引領電子測試邁向AI賦能的新時代。
